Měřicí a záznamová ústředna s alarmy pro rack 19"

Kompletní řešení pro monitoring teploty, vlhkosti, tlaku, CO2, napětí, proudu, pulsů a dalších veličin. Univerzální konfigurovatelné vstupy a výstupy. Pro montáž do stojanu rack 19" - výška 1 racková jednotka 1U. Umožňuje zabudovat modul výstupních relé MP050 s 16 relé - viz Volitelné příslušenství.

Záznamové ústředny jsou určeny pro měření, záznam, vyhodnocení a následné zpracování vstupních elektrických veličin, které podléhají relativně pomalým změnám (>1s). Ve spojení s patřičnými snímači a převodníky jsou vhodné pro monitoring fyzikálních veličin.

Zařízení obsahuje kalibrační list od výrobce s deklarovanými metrologickými návaznostmi etalonů vychází z požadavků normy ČSN EN ISO/IEC 17025. Kalibrační list je vždy dle osazených modulů.
Pokud je zákazníkem udána požadovaná konfigurace vstupů ústředny, kalibrační list dokládá kalibraci vstupů dle této požadované konfigurace - maximálně jeden rozsah pro každý ze 16 vstupů.

  • Kód
    MS6-Rack
  • Záruka
    3 roky

Technická data

Měřená veličina

Teplota
Relativní vlhkost
Počítané veličiny (rosný bod…)
Proud
Napětí
Dvoustavový signál
Frekvence
Odpor
Záznam událostí

HLAVNÍ TECHNICKÁ DATA

Rozsah provozní teploty přístroje 0 až +50 °C
Kanály 1 až 16 vstupů - softwarově programovatelné
Celková kapacita paměti 2MB (až 480 000 naměřených údajů)
Typ paměti vnitřní zálohovaná SRAM paměť
Interval záznamu individuálně nastavitelný pro každý vstupní kanál od 1 sekundy do 24 hod
Volby typu záznamu necyklický - po zaplnění paměti se záznam zastaví;
cyklický - po zaplnění se nejstarší hodnoty nahrazují novými
Údaj o čase zálohované hodiny reálného času s rozlišením 1s
Rozlišení AD převodníku - analogové kanály 16 bitů, doba převodu cca 60ms/kanál
Komunikační rychlosti 9600, 19200, 57600, 115200 Bd, 230400* Bd (* pro USB, Ethernet)
Napájení 24 Vdc
Krytí IP20
Rozměry 483 x 190 x 44 mm - jedna rack jednotka 1U
Hmotnost cca 800 g
Záruka 3 roky

Vlastnosti

Zařízení umožňuje:

  • měřit a zpracovávat 1 až 16 vstupních veličin
  • pořizovat autonomní časový záznam měřených veličin
  • vytvářet alarmové stavy
  • na základě vzniklých alarmů vykonávat další akce (akustická, optická signalizace, ovládání reléových výstupů, vysílání SMS zpráv, ovládání telefonního hlásiče, předávání zpráv pomocí různých protokolů Ethernetového rozhraní atd.)
  • on-line monitorovat naměřené hodnoty a stavy
  • nezávislé nastavení hystereze, zpoždění (pro každý kanál zvlášť)
  • nastavení až čtyř podmínek pro vznik poplachu (pro každý kanál zvlášť)

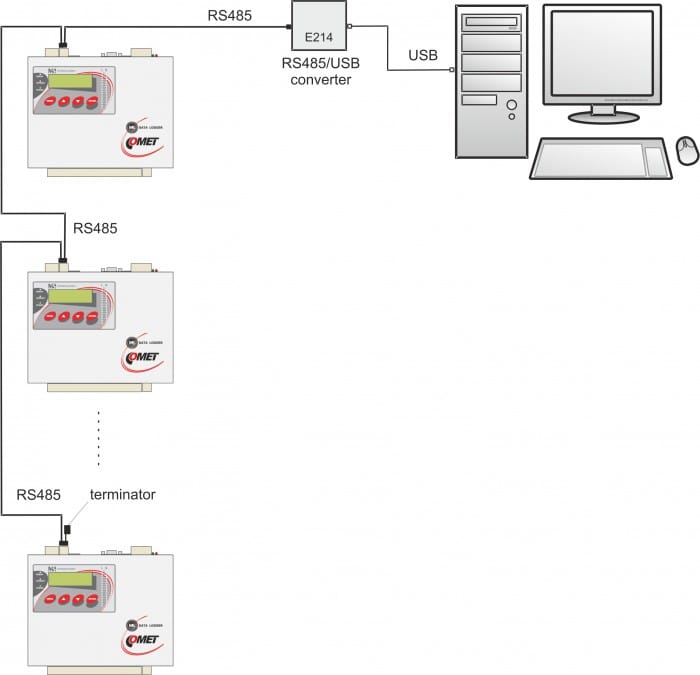

Obecné možnosti propojení:

Záznamový systém MS může být nakonfigurován na téměř jakýkoliv vstupní signál. Snímače mohou být k měřící ústředně MS připojeny do hvězdy, do série nebo do kombinace obou způsobů. Monitorovací systém MS se vyznačuje širokou škálou komunikačních rozhraní, jako jsou RS232, RS485, USB, Ethernet a GSM nebo GPRS modem. Pomocí Wi-Fi routerů lze několik měřících ústředen připojit bezdrátově do jedné sítě.

Programovatelné vstupy a rozsahy MS6xx

Záznamová ústředna MS6D je vybavena 16 volně programovatelnými univerzálními vstupy. Každý z nich může být nastaven na vstupní signál dle tabulky níže. Měřící ústředna je tak velmi flexibilní a nabízí jednoduchost použití. Vstup RS485 je nutné objednat zvlášť v případě, že chcete využít komunikační rozhraní Modbus nebo Advantech.

Popis vlastností:

  • softwarově konfigurovatelné vstupy pro teplotní čidla Pt a Ni, termočlánky a termistory, napětí a proud, dvoustavové události, snímače s výstupem RS485
  • paměť pro 500.000 záznamů s možností automatického stahování do PC
  • indikace alarmů pomocí integrovaného akustického prvku, e-mailu a SMS
  • software pro analýzu dat v PC
  • komunikační rozhraní USB, RS232, relé, RS485 (Modbus RTU) a Ethernet (Modbus TCP, SOAP a další)


Volitelné příslušenství a ke stažení

Napájecí/záložní zdroje

Síťový  adaptér nestabilizovaný 21 V/1A/25W

Síťový adaptér nestabilizovaný 21 V/1A/25W

Kód A1759
Síťový adaptér stabilizovaný 24V/1A, spínaný, s drátovými vývody

Síťový adaptér stabilizovaný 24V/1A, spínaný, s drátovými vývody

Kód A1940
Napájecí zdroj 24V, spínaný na DIN lištu

Napájecí zdroj 24V, spínaný na DIN lištu

Kód A5948
Zálohovaný zdroj na DIN lištu MINI-DC-UPS/24DC/2

Zálohovaný zdroj na DIN lištu MINI-DC-UPS/24DC/2

Kód A6963
Akumulátor na DIN lištu MINI-BAT/24DC/1,3AH

Akumulátor na DIN lištu MINI-BAT/24DC/1,3AH

Kód A7963
DIN lišta se šrouby

DIN lišta se šrouby

Kód MP035
Zálohovaný zdroj AWZ 224

Zálohovaný zdroj AWZ 224

Kód A6966
Akumulátor 12V/7,2Ah

Akumulátor 12V/7,2Ah

Kód A7966

Komunikace, převodníky

Ethernetový komunikační  port pro MS6R, MS6D, interní

Ethernetový komunikační port pro MS6R, MS6D, interní

Kód MP042
Převodník pro měřící ústředny, USB/RS485

Převodník pro měřící ústředny, USB/RS485

Kód MP022
Převodník pro měřící ústředny, RS232/485/422 na 10/100Base-TX

Převodník pro měřící ústředny, RS232/485/422 na 10/100Base-TX

Kód MP023
RS232 konektor se svorkami

RS232 konektor se svorkami

Kód MP030
Galvanicky oddělený vstup pro ústřednu MS pro snímače se sériovým výstupem RS485

Galvanicky oddělený vstup pro ústřednu MS pro snímače se sériovým výstupem RS485

Kód RS485IN

GSM/Wi-Fi komunikace

GPRS/EDGE router ER75i RS232 - set

GPRS/EDGE router ER75i RS232 - set

Kód MP052
KIT-GSM s modemem

KIT-GSM s modemem

Kód KIT-GSM-M

Externí displej

Terminál s displejem pro měřící ústředny

Terminál s displejem pro měřící ústředny

Kód MP016
Externí terminál pro měřicí ústředny, ve skříni, kabel 2m

Externí terminál pro měřicí ústředny, ve skříni, kabel 2m

Kód MP032
Propojovací kabel externího displeje a reléových výstupů, 60cm

Propojovací kabel externího displeje a reléových výstupů, 60cm

Kód MP017
Propojovací kabel externího displeje a reléových výstupů, 5m

Propojovací kabel externího displeje a reléových výstupů, 5m

Kód MP017-5
Propojovací kabel externího displeje a reléových výstupů, 10m

Propojovací kabel externího displeje a reléových výstupů, 10m

Kód MP017-10

Deska relé

Deska relé pro měřící ústředny

Deska relé pro měřící ústředny

Kód MP050

Ostatní příslušenství

Síťový  adaptér nestabilizovaný 21 V/1A/25W

Síťový adaptér nestabilizovaný 21 V/1A/25W

Kód A1759
Síťový adaptér stabilizovaný 24V/1A, spínaný, s drátovými vývody

Síťový adaptér stabilizovaný 24V/1A, spínaný, s drátovými vývody

Kód A1940
Napájecí zdroj 24V, spínaný na DIN lištu

Napájecí zdroj 24V, spínaný na DIN lištu

Kód A5948
Zálohovaný zdroj na DIN lištu MINI-DC-UPS/24DC/2

Zálohovaný zdroj na DIN lištu MINI-DC-UPS/24DC/2

Kód A6963
Zálohovaný zdroj AWZ 224

Zálohovaný zdroj AWZ 224

Kód A6966
Akumulátor na DIN lištu MINI-BAT/24DC/1,3AH

Akumulátor na DIN lištu MINI-BAT/24DC/1,3AH

Kód A7963
DIN lišta se šrouby

DIN lišta se šrouby

Kód MP035
Akumulátor 12V/7,2Ah

Akumulátor 12V/7,2Ah

Kód A7966
Galvanicky oddělený vstup pro ústřednu MS pro snímače se sériovým výstupem RS485

Galvanicky oddělený vstup pro ústřednu MS pro snímače se sériovým výstupem RS485

Kód RS485IN
Ethernetový komunikační  port pro MS6R, MS6D, interní

Ethernetový komunikační port pro MS6R, MS6D, interní

Kód MP042
Převodník pro měřící ústředny, RS232/RS485

Převodník pro měřící ústředny, RS232/RS485

Kód MP021
Převodník pro měřící ústředny, USB/RS485

Převodník pro měřící ústředny, USB/RS485

Kód MP022
Převodník pro měřící ústředny, RS232/485/422 na 10/100Base-TX

Převodník pro měřící ústředny, RS232/485/422 na 10/100Base-TX

Kód MP023
Skříňka externí akustické signalizace pro měřící ústředny a Multiloggery

Skříňka externí akustické signalizace pro měřící ústředny a Multiloggery

Kód MP026
Deska relé pro měřící ústředny

Deska relé pro měřící ústředny

Kód MP050
Terminál s displejem pro měřící ústředny

Terminál s displejem pro měřící ústředny

Kód MP016
Propojovací kabel externího displeje a reléových výstupů, 60cm

Propojovací kabel externího displeje a reléových výstupů, 60cm

Kód MP017
Propojovací kabel externího displeje a reléových výstupů, 10m

Propojovací kabel externího displeje a reléových výstupů, 10m

Kód MP017-10
Propojovací kabel externího displeje a reléových výstupů, 5m

Propojovací kabel externího displeje a reléových výstupů, 5m

Kód MP017-5
Externí terminál pro měřicí ústředny, ve skříni, kabel 2m

Externí terminál pro měřicí ústředny, ve skříni, kabel 2m

Kód MP032
GSM modem, bez příslušenství - pro měřící ústředny MS

GSM modem, bez příslušenství - pro měřící ústředny MS

Kód MP009
Anténa pro GSM modem, lomená

Anténa pro GSM modem, lomená

Kód MP009/1
Komunikační kabel pro GSM modem

Komunikační kabel pro GSM modem

Kód MP009/2
RS232 konektor se svorkami

RS232 konektor se svorkami

Kód MP030
Magnetický kontakt SA-200-A

Magnetický kontakt SA-200-A

Kód SA200A
Magnetický kontakt SA-200-A, 2m

Magnetický kontakt SA-200-A, 2m

Kód SA200A-2
Magnetický kontakt SA-200-A, 5m

Magnetický kontakt SA-200-A, 5m

Kód SA200A-5
Magnetický kontakt SA-200-A, 10m

Magnetický kontakt SA-200-A, 10m

Kód SA200A-10
Magnetický kontakt SA-200-A, 15m

Magnetický kontakt SA-200-A, 15m

Kód SA200A-15
Magnetický kontakt SA-200-A, 20m

Magnetický kontakt SA-200-A, 20m

Kód SA200A-20
Magnetický kontakt SA-200-A, 30m

Magnetický kontakt SA-200-A, 30m

Kód SA200A-30
Záplavový detektor LD-12

Záplavový detektor LD-12

Kód LD12
Optický detektor kouře SD-283ST

Optický detektor kouře SD-283ST

Kód SD280
JS-20 PIR detektor pohybu

JS-20 PIR detektor pohybu

Kód JS20
Detektor střídavého napětí, připojení na binární vstup

Detektor střídavého napětí, připojení na binární vstup

Kód SP008
Šroubovák pro usnadnění montáže WAGO svorek s roztečí 3.5mm

Šroubovák pro usnadnění montáže WAGO svorek s roztečí 3.5mm

Kód MP031

Teplotní sondy

Teplotní sonda Pt1000TG8/0, bez konektoru

Teplotní sonda Pt1000TG8/0, bez konektoru

Teplota rozsah: -80 až 200°C
Kód SN104
Teplotní sonda Pt1000TG8Ex/0, bez konektoru do prostředí Ex (Zóna 2 a Zóna 22)

Teplotní sonda Pt1000TG8Ex/0, bez konektoru do prostředí Ex (Zóna 2 a Zóna 22)

Teplota rozsah: -30 až 180°C
Kód SN263
Teplotní sonda Pt1000TR050S/0, bez konektoru, kabel 1 metr

Teplotní sonda Pt1000TR050S/0, bez konektoru, kabel 1 metr

Teplota rozsah: -50 až 350°C
Kód SN247
Ultra tenká teplotní sonda Pt1000TG3/0, bez konektoru

Ultra tenká teplotní sonda Pt1000TG3/0, bez konektoru

Teplota rozsah: -50 až 200°C
Kód SN252
Teplotní sonda Pt1000TG7/0, bez konektoru

Teplotní sonda Pt1000TG7/0, bez konektoru

Teplota rozsah: -50 až 200°C
Kód SN164
Teplotní sonda Pt1000TR125/0, bez konektoru, kabel 1 metr

Teplotní sonda Pt1000TR125/0, bez konektoru, kabel 1 metr

Teplota rozsah: -190 až 150°C
Kód SN239
Teplotní sonda 2304-220/0, bez konektoru, kabel 1 metr

Teplotní sonda 2304-220/0, bez konektoru, kabel 1 metr

Teplota rozsah: -30 až 220°C
Kód SN168
Teplotní sonda 2021-150/0, bez konektoru, kabel 1 metr

Teplotní sonda 2021-150/0, bez konektoru, kabel 1 metr

Teplota rozsah: -30 až 150°C
Kód SN169
Teplotní sonda PTS350-2/0, bez konektoru, kabel 2 metry

Teplotní sonda PTS350-2/0, bez konektoru, kabel 2 metry

Teplota rozsah: -30 až 130°C
Kód SN170
Teplotní sonda 2034-220/0, bez konektoru, kabel 1 metr

Teplotní sonda 2034-220/0, bez konektoru, kabel 1 metr

Teplota rozsah: -30 až 150°C
Kód SN175
Teplotní sonda 2061-200/0, bez konektoru, kabel 1 metr

Teplotní sonda 2061-200/0, bez konektoru, kabel 1 metr

Teplota rozsah: -30 až 200°C
Kód SN178
Teplotní sonda Pt1000TGL40/0, bez konektoru, kabel 1 metr

Teplotní sonda Pt1000TGL40/0, bez konektoru, kabel 1 metr

Teplota rozsah: -30 až 80°C
Kód SN185
Teplotní sonda Pt1000TR160/0, bez konektoru, kabel 1 metr

Teplotní sonda Pt1000TR160/0, bez konektoru, kabel 1 metr

Teplota rozsah: -30 až 80°C
Kód SN199
PTS380K, teplotní sonda

PTS380K, teplotní sonda

Teplota rozsah: -30 až 100°C
Kód SN205
Vpichovací sonda 2091-250/0, bez konektoru, kabel 1 metr

Vpichovací sonda 2091-250/0, bez konektoru, kabel 1 metr

Teplota rozsah: -50 až 250°C
Kód SN210
Speciální potravinářská sonda 2071-80/0, bez konektoru

Speciální potravinářská sonda 2071-80/0, bez konektoru

Teplota rozsah: -30 až 80°C
Kód SN214
Termočlánková drátová sonda, typ "K", GD260, s konektorem

Termočlánková drátová sonda, typ "K", GD260, s konektorem

Teplota rozsah: -65 až 260°C
Kód GD260-1
Termočlánková drátová sonda, typ "K", GD700, s konektorem

Termočlánková drátová sonda, typ "K", GD700, s konektorem

Teplota rozsah: -65 až 700°C
Kód GD700-1
Termočlánková drátová sonda, typ "K", GD1250, s konektorem

Termočlánková drátová sonda, typ "K", GD1250, s konektorem

Teplota rozsah: -65 až 980°C
Kód GD1250-1
Termočlánková dotyková sonda, typ "K", CP500

Termočlánková dotyková sonda, typ "K", CP500

Teplota rozsah: -65 až 500°C
Kód CP500
Termočlánková vpichovací sonda, typ "K", CZ550

Termočlánková vpichovací sonda, typ "K", CZ550

Teplota rozsah: -65 až 550°C
Kód CZ550
Termočlánková vpichovací sonda, typ "K", CZ900

Termočlánková vpichovací sonda, typ "K", CZ900

Teplota rozsah: -65 až 1000°C
Kód CZ900
Termočlánková ponorná sonda "K", GT1150

Termočlánková ponorná sonda "K", GT1150

Teplota rozsah: -50 až 1150°C
Kód GT1150
Kompenzační vedení k termočlánku "K"

Kompenzační vedení k termočlánku "K"

Kód SNP03
Kompenzační vedení k termočlánku "K" se zásuvkou a volnými vodiči

Kompenzační vedení k termočlánku "K" se zásuvkou a volnými vodiči

Kód SNP03/0

Kód

Monitorovací software

Comet Database

Comet Database

Kód CDB
Program pro měřící ústředny COMET MS

Program pro měřící ústředny COMET MS

Kód SWR003

Software

download-icon SWR003 (MSPlus 4.0.32.0 dbapi 19.0)
60.70 MB
download-icon Comet Database One Click Installer (19.0-III)
324.96 MB
download-icon Database Viewer 3.12.0.0 dbapi 19.0
22.09 MB
download-icon Conversions - application for recalculation of values
694.50 KB

Manuals

download-icon Návod k použití - základní část
2.71 MB
download-icon Návod k použití - dodatky
3.33 MB
download-icon Prohlášení shody
102.94 KB
download-icon MIB
540.52 KB
download-icon Komunikační vstupy MS6xx
585.07 KB
download-icon Průvodce nastavením MS krok za krokem - powerpoint prezentace
6.10 MB

Catalogs

download-icon KATALOG - Měřící ústředny
6.24 MB

Podobné produkty

Comet Database

Comet Database

Kód CDB
Program pro měřící ústředny COMET MS

Program pro měřící ústředny COMET MS

Kód SWR003
Měřicí a záznamová ústředna s alarmy

Měřicí a záznamová ústředna s alarmy

Kód MS6D
Multilogger - teploměr-vlhkoměr se 2 vstupy MiniDIN a 2 svorkovnicemi

Multilogger - teploměr-vlhkoměr se 2 vstupy MiniDIN a 2 svorkovnicemi

Kód M1320
Měřicí a záznamová ústředna s alarmy

Měřicí a záznamová ústředna s alarmy

Kód MS6R
Měřicí a záznamová ústředna

Měřicí a záznamová ústředna

Kód MS55D
Database Viewer - prohlížeč databáze pro Comet Database

Database Viewer - prohlížeč databáze pro Comet Database

Kód DBV

MS6 Online Demo
