Instalace snímačů teploty a vlhkosti do výbušného (Ex) prostředí

09-04-2021

Ve skladu lepidel a chemikálií jsme instalovali čidla teploty a vlhkosti.

V provozech se zvýšenou koncentrací výbušných par a plynů musí být zajištěno měření teploty a případně i relativní vlhkosti pomocí zařízení, která jsou speciálně konstruována tak, aby při jejich provozu nehrozilo nebezpečí výbuchu. Tyto zařízení nesmí generovat vysoké provozní teploty nebo jiskření, které by mohlo vzniknout v elektrickém obvodu. I nepatrná jiskra by mohla zapříčinit vznícení a explozi.

V našem případě se jednalo o sklad lepidel a chemikálií. Zákazník nas upozornil na několik nestandartních požadavků.

• Požaduje měření teploty i relativní vlhkosti.
• Zařízením musí být určeno do výbušného prostředí (Ex).
• Záznam naměřených hodnot je třeba přenášet do firemní ethernetové sítě.

Řešení:

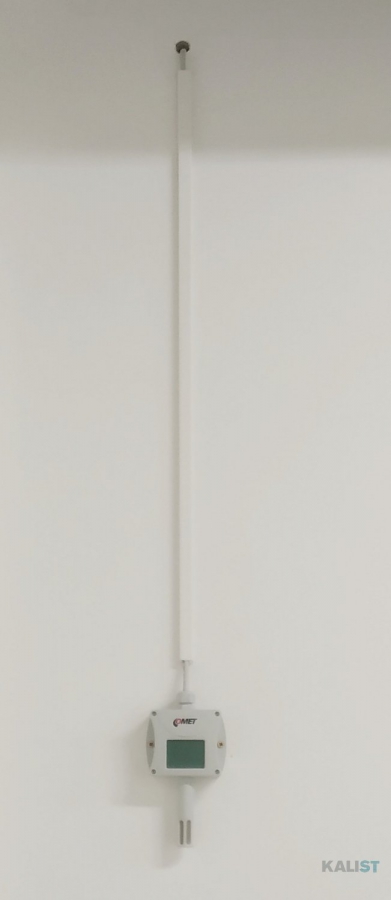

• Pro záznam teploty a vlhkosti jsme použili jiskrově bezpečný snímač výrobce Comet system s.r.o. T3110Ex s vestavěným čidlem teploty a vlhkosti. Snímač zobrazuje naměřené hodnoty na displeji a pomocí proudového výstupu 4 - 20 mA odesílá naměřená data do převodníku. Tento snímač vlastní certifikaci ATEX a je tedy vyhovující pro tento účel.

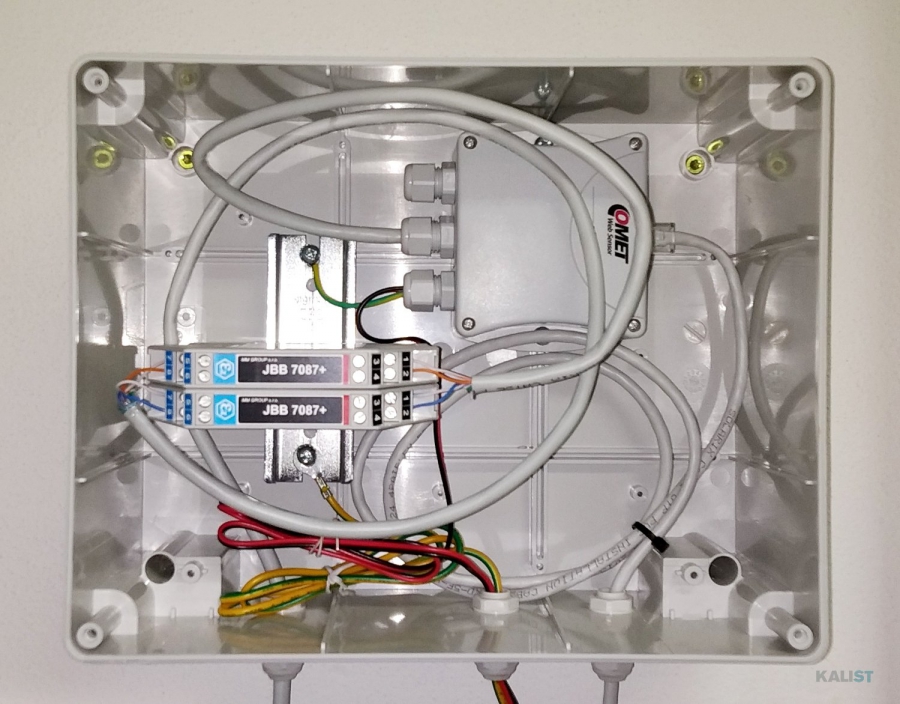

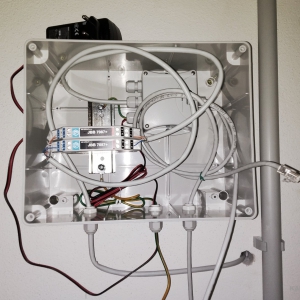

• Prostupem ve zdi byl veden kabel do vedlejší mistnosti, kde byla namontována elektroinstalační skřín.
• Výstup ze snímače procházel zenerovou bariérou MM 7087+, která je vhodná pro proudové smyčky 4 - 20 mAh.
• Následně web senzor P2520 převadí proudovou smyčku 4 - 20 mA do ethernetové sítě.
• Zákazník si může zobrazit měřené údaje v počítači či jiném zařízení, které je připojeno v síti. Stačí webový prohlížeč nebo z protokol ModbusTCP, SNMPv1, SOAP, XML.
• Záznam může převádět do Comet Database nebo vlastní databáze pomocí výše uvedených komunikačních protokolů.
• Pokud je zajištěn přístup k internetu, mohou WebSenzory přenášet data i do internetového úložiště Comet Cloud.
