COMET SYSTEM, s.r.o.H3531R monitorovací systém teploty a vlhkosti do stojanu rack 19"
 |
code: H3531R Monitor teploty a vlhkosti se dvěma výstupními relé. Se sondou T+RV na kabelu 1m. Lze dodat s délkou kabelu sondy 1, 2 nebo 4 metry.
Pro montáž do stojanu rack 19" - výška 1 racková jednotka 1U. Měřená teplota a relativní vlhkost je dále přepočítávána na další vyjádření vlhkosti - teplotu rosného bodu, absolutní vlhkost, měrnou vlhkost, směšovací poměr nebo specifickou entalpii.
Obsah dodávky: |
Popis
Monitorovací systém teploty a vlhkosti do stojanu rack 19" má dvě výstupní relé pro signalizaci alarmů nebo řízení externích zařízení. Každému relé lze libovolně přiřadit kteroukoli vstupní veličinu, nastavit komparační mez, zpoždění, hysterezi či akustický alarm ze zabudovaného měniče.
Parametery lze nastavovat z klávesnice snímače nebo z počítače. Výhodou je velký dvouřádkový LCD displej pro současné zobrazení teploty, relativní vlhkosti nebo další vyjádření vlhkosti.
Digitální koncepce s mikroprocesorem zajišťuje dlouhodobou stabilitu parametrů, teplotní kompenzaci čidla vlhkosti, signalizaci poruchových stavů. Nejmodernější polymerní čidlo vlhkosti zaručuje dlouhodobou stálost údaje.

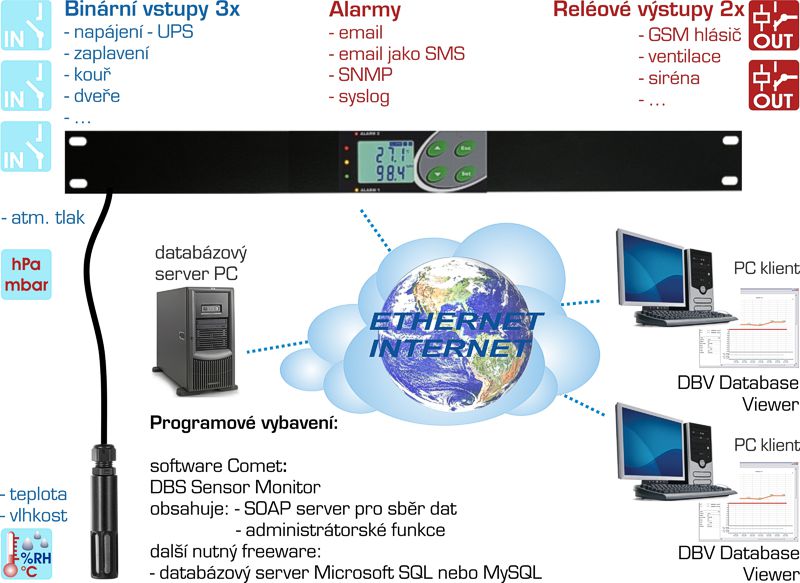

Online monitorovací systém je vybaven třemi binárními vstupy pro detekci dvoustavových veličin - např. zaplavení, kouře, rozbití skla, dveří.
Z jednotlivých systémů připojených na Ethernetovou síť lze snadno vytvořit online systém sběru dat s využitím nenákladného databázového software Comet
- viz rovněž Volitelné příslušenství
POUŽITÍ - online monitoring teploty, vlhkosti a tří dvoustavových veličin:
■ v objektech bez obsluhy
■ v prostorách se servery a počítači
■ u telekomunikačních zařízení
■ ve skladech potravin, léčiv, surovin
■ ve výrobních technologiích
■ v klimatizovaných prostorách
■ v meteorologických stanicích
| MOŽNOSTI KOMUNIKACE | |
|---|---|
| Modbus TCP: | Přes Modbus TCP protokol lze vyčítat naměřené hodnoty měřených a počítaných veličin a binárních vstupů, nastavovat meze alarmů. |
| Telnet: | Přes port 9999 lze měnit nastavení alarmů (horní a dolní mez, hystereze a zpoždění), nastavení emailových adres, nastavení SNMP adres, identifikační text převodníku, dobu obnovy www stránek (10s až 65535s), nastavovat interval ukládání měřených hodnot do historie (10s až 65535s). Kapacita paměti historie je 100 uložených sad hodnot teploty, vlhkosti + počítané veličiny a stavy binárních vstupů. Tento port lze chránit přístupovým heslem. Je umožněno i automatické přiřazení IP adresy DHCP serverem. |
| WWW stránky: | Vzhled www stránek je uživatelem nastavitelný s možností grafického zobrazení historie naměřených hodnot. Uživatel si může sám navrhnout vzhled www stránek, včetně historie zaznamenaných hodnot. |
| SNMP: | Lze zjistit aktuální měřené hodnoty teploty, vlhkosti + počítané veličiny, binární vstupy a nastavení alarmů. V případě překročení zadané meze některé měřené veličiny dojde k aktivaci alarmu a je vyslána varovná zpráva (trap) na uživatelem nastavené adresy (maximálně 3 adresy). |
| SOAP: | Snímač umožňuje zasílat aktuální měřená data formou SOAP zprávy na zvolený webový server v přednastaveném intervalu 10-65535 s. |
Snímač lze využít ke sledování naměřených hodnot. V případě překročení uživatelem nastavených mezí nebo změny stavu binárních vstupů lze poslat varovné hlášení na uživatelem zvolená místa.
Možné způsoby předání alarmového hlášení jsou:
| MOŽNOSTI SIGNALIZACE ALARMŮ | |
|---|---|
| E-mail: | V případě překročení zadané meze některé měřené veličiny nebo změny stavu binárních vstupů dojde k aktivaci alarmu a vyšle se varovný email na zadané adresy (maximálně 3 adresy) nebo varovný e-mail jako SMS zpráva. Je podporována základní SMTP autentizace. |
| SNMP: | V případě překročení zadané meze některé měřené veličiny nebo změny stavu binárních vstupů dojde k aktivaci alarmu a je vyslána varovná zpráva (trap) na uživatelem nastavené IP adresy (maximálně 3 adresy). |
| WWW stránky: | V případě překročení zadané meze některé měřené veličiny nebo změny stavu binárních vstupů se zobrazí aktivní alarm na www stránce. |
| syslog: | Snímač umožňuje zasílat textové zprávy na zvolený syslog server po výskytu různých událostí. Např. po restartu zařízení, aktivaci alarmu, chybě komunikace s SNTP, po změně firmware, po ukončení alarmu, po chybě komunikace se SOAP serverem. |
Pro snímání dat z více snímačů lze také použít software třetí strany.
Je odzkoušena funkčnost s programem:
LabVIEW firmy National Instruments s využitím volné knihovny Modbus Library pro LabVIEW.
TIRS.NET - snímače jsou rovněž podporovány programem TIRS.NET firmy Coral s.r.o. Lze stáhnout demo pro úplnou práci se snímači v programu TIRS.NET.
Dále je odzkoušena funkčnost s programem ControlWeb Moravských přístrojů a.s.
Obrázek: Provozní rozsah snímače vlhkosti
Obrázek: Přesnost měření teploty rosného bodu
TEchnické Data
| Technické parametry | Hodnota |
|---|---|
| Výstup | Ethernet |
| Měřená veličina | relativní vlhkost + teplota |
| Typ konstrukce | se sondou T+RH na kabelu |
| Provedení | pro stojan rack 19" |
| Rozsah teploty | -30 až +105°C |
| Výstupní relé | Ano |
| Dvoustavový vstup | Ano |
| Lcd displej | Ano |
| Provozní rozsah relativní vlhkosti | 0 až 100% |
| Přesnost měření relativní vlhkosti | ±2.5% relativní vlhkosti od 5 do 95% při 23°C |
| Přesnost měření teploty | ±0.4°C |
| Rozlišení | 0.1°C, 0.1%RH |
| Měřící interval | 2s |
| Podporované jednotky teploty | stupně Celsia, stupně Fahrenheita |
| Počítané veličiny | rosný bod, absolutní vlhkost, specifická vlhkost, směšovací poměr, specifická entalpie |
| Přesnost a rozsah teploty rosného bodu: - viz také podrobněji v grafu | ±1,5 °C při okolní teplotě T < 25°C a RV>30%; rozsah -60 až +80 °C |
| Přesnost a rozsah absolutní vlhkosti | ±1.5g/m3 při okolní teplotě T < 25°C; rozsah 0 to 400g/m3 |
| Přesnost a rozsah měrné vlhkosti | ±2g/kg při okolní teplotě T < 35°C; rozsah 0 až 550 g/kg |
| Přesnost a rozsah směšovacího poměru | ±2g/kg při okolní teplotě T < 35°C; rozsah 0 až 995 g/kg |
| Přesnost a rozsah specifické entalpie | ± 3kJ/kg při okolní teplotě T < 25°C; rozsah 0 až 995 kJ/kg |
| Teplotní kompenzace čidla vlhkosti | všechny teplotní rozsahy |
| Rozsah provozní teploty | -30 až +80°C |
| Krytí | IP30 |
| Počet reléových výstupů | 2 |
| Maximální spínané napětí, proud, výkon relé | 50V, 2A, 60VA |
| Počet binárních vstupů | 3 |
| Signál pro binární vstupy | z beznapěťového kontaktu, otevřený kolektor nebo dvouúrovňový napěťový signál. Vstupy nejsou galvanicky odděleny. |
| Minimální délka impulsu na binárním vstupu | 500ms |
| Nízká napěťová úroveň | 0 až +0.5V |
| Vysoká napěťová úroveň | +3.0 až +30V |
| Akustický alarm | ze zabudovaného akustického měniče - vypinatelný |
| Připojení LAN | RJ-45 konektor, 10Base-T nebo 100Base-TX |
| Komunikační protokol | WWW, ModbusTCP, SNMPv1, SOAP |
| Protokoly alarmu | E-mail (SMTP podporována základní SMTP autentizace), SNMP Trap, Syslog |
| Konfigurace | T-Sensor, Telnet, klávesnice |
| Rozsah provozní teploty LCD displeje | čitelný do provozní teploty +70°C, nad +70°C doporučujeme LCD displej vypnout |
| Filtrační schopnost krytky čidel | 0.025mm - filtr vzduchu z nerezové tkaniny |
| Napájení | 12Vdc, maximální spotřeba 1W |
| Napájecí konektor | souosý, průměr 5.5 x 2.1 mm |
| Délka kabelu sondy | 1m, 2m nebo 4m |
| Rozměry | 483 x 44 x 45mm (š x v x h), jedna rack jednotka 1U |
| Hmotnost | cca 1090g - sonda 1m |
| Záruka | 2 roky |
| velikost | |
|---|---|
 Návod k použití |
2 MB |
|
Quick Start Manual |
690 kB |
|
Prohlášení shody |
120 kB |
|
Katalogový list |
3.8 MB |
 MIB tabulky |
250 kB |
| Program TSensor - bezplatný program pro veškerá nastavení snímače - volně ke stažení., Code: TSensor | více » |
|---|---|
 TSensor - bezplatný program pro nastavení snímačů verze 3.0.5.0 |
2.6 MB |
 TSensor - historie verzí (anglicky) |
8 kB |
| Program SensorReader - bezplatný program pro zobrazování a ukládání hodnot z jednoho snímače, Code: SensorRead | více » |
|---|---|
|
SensorReader - bezplatný program pro záznam z jednoho snímače, verze 2.0.1.0 |
1.3 MB |
| DBS Sensor Monitor - databázový program pro sběr dat z Ethernetových snímačů, Code: DBS | více » |
|---|---|
|
DBS Database Sensor Monitor verze 2.3.0.1_II |
55.2 MB |
| DBV Database Viewer - prohlížeč databáze pro databázové programy DBL, DBM, DBS, Code: DBV | více » |
|---|---|
|
DBV Database Viewer 2.3.0.1 |
22.8 MB |
