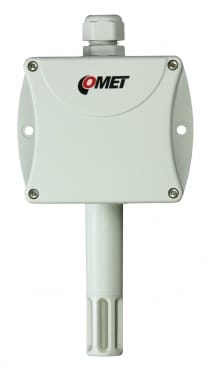

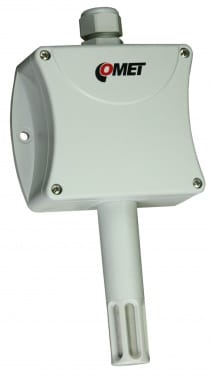

P3110E Ekonomický snímač vlhkosti a teploty s výstupy 4-20mA

code: P3110E
Nízkonákladový snímač prostorové teploty a vlhkosti. Venkovní i vnitřní použití.

Obsah dodávky:

  • Kalibrační list od výrobce
  • Stručný návod k použití

Dotaz


Popis

Nenákladný snímač vlhkosti a teploty vzduchu je vybaven senzory relativní vlhkosti a teploty.
Snímač se skládá z elektroniky s mikroprocesorem v odolné plastové skříňce s připojovací svorkovnicí a čidla vlhkosti a teploty v krytce.

Snímač má dva galvanicky oddělené výstupy 4 až 20mA.

Digitální koncepce s mikroprocesorem zajišťuje dlouhodobou stabilitu parametrů, teplotní kompenzaci čidla vlhkosti a signalizaci poruchových stavů.

Nejmodernější polymerní čidlo vlhkosti zaručuje dlouhodobou stálost údaje, odolnost vůči vodnímu kondenzátu. Snímače jsou určeny pro měření vzduchu bez agresivních příměsí.

OBLASTI POUŽITÍ - kontrola a řízení vlhkosti:

  • ve skladech potravin, léčiv, surovin
  • ve výrobních technologiích
  • v klimatizovaných prostorách
  • v muzeích, archivech, galeriích
  • v meteorologických stanicích

Výstupy jsou výrobcem nastaveny na rozsah -30 až +80°C, 0 až 100%RV.


Pokud je požadováno jiné nastavení výstupů a rozsahů než standardní, uveďte prosím požadované výstupní veličiny pro výstupy RV, T a jejich rozsah. Požadované nastavení bude provedeno bezplatně.

Příklad objednání: Snímač P3110E, výstup 1: RV 10 až 90%, výstup 2: teplota 0 až 35°C

 Aplikační zapojení snímače

Typické aplikační zapojení snímače

Volba minimálního napětí zdroje Uss pro správnou funkci:
Uss min> Uo min+Imax*Rz,
kde: Uo min= 9 V
Imax... cca 20 mA
Rz... snímací odpor (bočník)
Obě proudové smyčky (I1 a I2) se zapojují analogicky, přičemž smyčka I1 musí být připojena vždy.

Technické Data

Technické parametry Hodnota
Výstup 4-20mA
Měřená veličina Teplota + relativní vlhkost
Typ konstrukce Prostorový
Provedení průmyslový
Rozsah teploty -30 až 80 °C
Výstupní relé Ne
Dvoustavový vstup Ne
Lcd displej Ne
PoE Ne
Rozsah měřené relativní vlhkosti 0 až 100%
Přesnost měření relativní vlhkosti ±3% relativní vlhkosti od 5 do 95% při 23°C
Přesnost měření teploty ±0.6°C
Rozsah provozní teploty -30 až +80°C
Teplotní kompenzace senzoru vlhkosti v celém rozsahu teplot
Proudové výstupy - dvouvodičové připojení 4-20mA, galvanicky oddělené
Filtrační schopnost krytky čidel 0.025mm - filtr s nerezovou tkaninou
Krytí skříňky s elektronikou IP65 elektronika, IP40 senzory
Napájení 9-30Vdc
Rozměry 89 x 170 x 40 mm (Š x V x H), délka stonku 75 mm
Hmotnost cca 150g
Záruka 2 roky
