DBS Sensor Monitor - databázový program pro sběr dat z Ethernetových snímačů

Balíček programů DBS Sensor Monitor pro online sběr dat a analýzu ze snímačů Comet tvoří sběrný systém typu klient-server. Obsahuje všechny komponenty pro monitoring ze snímačů, včetně jedné licence prohlížeče DBV Database Viewer.

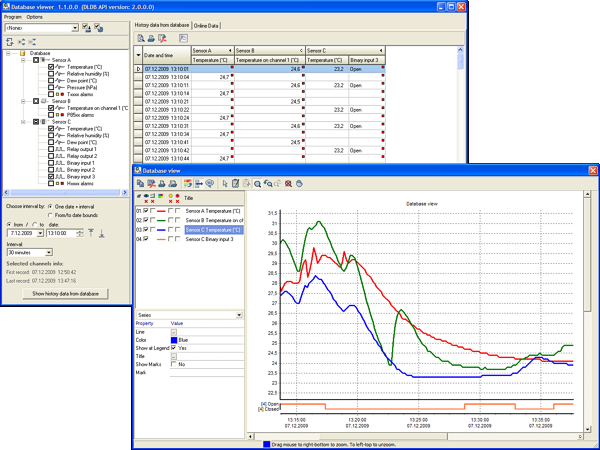

Obrázek:
historická data v tabulce a grafu

Systém mimo jiné umožňuje:

■ Sběr dat ze snímačů Comet připojených na Ethernet nebo snímačů připojených modemem na GSM síť.
■ Prohlížet vybrané kanály z libovolného snímače Comet spolu s vybranými kanály z dalších snímačů Comet v tabulce nebo grafu (tj. porovnávání/sledování hodnot z různých měřicích bodů).
■ Naměřené hodnoty z různých snímačů Comet lze kombinovat v jedné tabulce nebo grafu.
■ Prezentovat data (teplota, relativní vlhkost, binární stavy, atd.), stavy alarmů.
■ Vybrat jakýkoli časový úsek pro analýzu.
■ Tisk a export do PDF tabulka i graf. Export do dalších formátů určené pro následné zpracování.
■ Online vizualizaci aktuálních hodnot a alarmů.
■ Online grafickou vizualizaci měření v křivkách. Tj. graf, který prezentuje aktuální data např. za poslední hodinu. Délku historie lze měnit. Graf se automaticky aktualizuje.

Výhodou je jednoduché rozšiřování systému:

■ Připojování snímačů je velmi jednoduché díky použitému komunikačnímu protokolu SOAP. Stačí pouze ve snímači zadat adresu serveru a snímač připojit do intranetu/ethernetu.
■ Lze vytvořit rozsáhlý sběrný systém. SOAP protokol se běžně používá v internetu. Lze proto sbírat data ze snímačů umístěných kdekoli na světě.
■ Do systému lze přidávat další a další zařízení bez jakéhokoli zpoplatnění. Zakoupením DBS Sensor Monitor lze sbírat data ze 2, 10 i 100 snímačů.
■ Nenákladné prohlížeče DBV Database Viewer lze libovolně dokupovat. To umožní více uživatelům nahlížet do databáze z různých míst na síti/internetu. Tento univerzální prohlížeč dat z databáze umožňuje společně zobrazit data ze všech zařízení Comet - dataloggerů Sxxxx, Gxxxx, ústředen MS5, MS6 i Ethernetových snímačů P85xx, Tx5xx, Hx5xx.

Administrace systému mimo jiné umožňuje:

■ Pojmenování zařízení v databázi (např. „snímač ve skladu“).
■ Zálohování databáze.
■ Diagnostiku chybových stavů.
■ Administraci uživatelských účtů. Prohlížeče využívají pro připojení k databázi účet s právy pouze pro čtení. Díky tomu nemůže nepovolaná osoba poškodit databázi.

Systém je založen na stabilní a ve světě oblíbené freeware platformě Microsoft SQL nebo MySQL.

Instalace a administrace systému je jednoduchá. Manuál provází instalací celého systému „krok po kroku“ včetně veškerého potřebného freeware vybavení.

 Systém lze propojit s databázovými systémy pro jiná zařízení Comet:
 DBL Logger Program
 DBM MS Logger Program

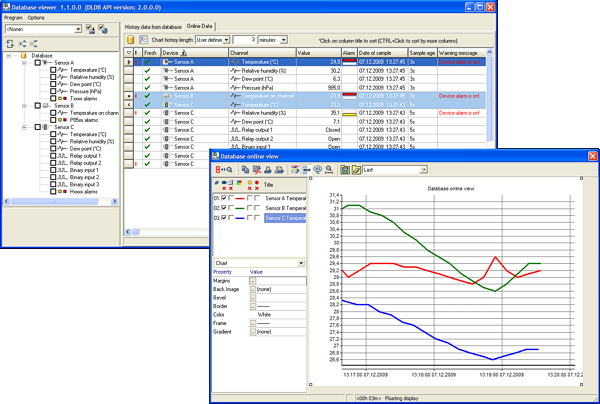

Obrázek:
online data v tabulce a grafu

Video manuál pro instalaci DBS Sensor Monitor:

Systém umožňuje sběr dat z Ethernetových snímačů Comet řady P85xx, Tx51x, Hx53x do databáze pomocí protokolu SOAP a jejich následnou vizualizaci.
Systém je možno využít i pro sběr dat (autodownload) z ústředen MS5, MS6 a dataloggerů Sxxxx, Rxxxx, Gxxxx.

Postup instalace databázového systému krok za krokem:
1) Nainstalujte Databázový server MySQL (software třetích stran).
Pozor: Je podporován pouze server MySQL verze 5.0. (5.0.37 - 5.0.91)!

Popsáno v návodu v kapitole 1.1.

2) Nainstalujte program Database Administration Utility na stejném počítači, kde jste nainstalovali MySQL.

Popsáno v návodu v kapitole 2.1.

3) Vytvořte databázi na serveru MySQL.

Popsáno v návodu v kapitole 2.2.

4) Vytvořte dva uživatelské účty v databázi.

Popsáno v návodu v kapitole 2.3.1.

5) Připravte SOAP Server.

Popsáno v návodu v kapitole 6.1.

6) Připojení a nastavení snímače.

Popsáno v návodu v kapitole 6.2.

7) Instalace programu databáze Viewer. Prohlížení dat se snímače.

Popsáno v návodu v kapitole 3.

Poznámka:
Video je snímano na Windows 7. Na Windows XP se mírně liší nastavení Firewallu.
Jak nastavit Firewall na Windows XP možno vidět zde:
