DBL Logger Program - databázový program pro dataloggery řady Sxxxx, Rxxxx, Gxxxx

Co nabízí:

Jednou větou: Shromažďovat data z dataloggerů do databáze na PC

Výhody shromáždění dat do databáze:

• Databáze nabízí mnohem širší prostor pro uložení dat než datový soubor / paměť dataloggeru. Z databáze lze proto analyzovat data za mnohem širší časové období než jaké nabídne software při otevření jednoho *.mss souboru či jednoho stažení dat z dataloggeru.
• Do databáze lze shromažďovat data z neomezeného počtu dataloggerů. To umožňuje analyzovat data z více dataloggerů současně. Nabízí se tedy možnost mít v grafu současně zobrazena data z n kanálů dataloggeru A, m kanálů dataloggeru B, atd.
• Jednoduchý přístup k datům. Již není potřeba hledat správný datový soubor *.mss. Uživatel jednoduše vybere kanály dataloggerů jejichž data chce zobrazit, zvolí časové období a prohlížeč z databáze získá požadovaná data.
• Do databáze může nahlížet více uživatelů současně pomocí programu DBV Database Viewer.
• Vzdálený přístup - aplikace DBV Database Viewer může být umístěna na jakémkoli počítači odkud je síťový přístup k PC s databází.
• Zajištění bezpečného přístupu k datům. Uživatelé, kteří analyzují data, již nepotřebují přímý přístup k originálním *.mss souborům, ale pouze přístup k databázi. Navíc přístup k databázi je jim omezen pouze pro čtení, čímž je i databáze chráněna proti poškození neoprávněnou osobou.

Data z dataloggeru lze do databáze exportovat pomocí programu pro dataloggery třemi způsoby:

• Ručně, uživatel spustí akci „Exportovat právě otevřená data do databáze“
• Z dříve stažených dat: Do databáze lze exportovat data *.mss souborů (datový soubor dataloggeru)
  - Existuje nástroj pro hromadný export dat z *.mss souborů v adresáři
  - Toto umožňuje jednoduché sjednocení dat za celou historii používání dataloggeru
• Autodownload + autoexport dat do databáze
  - Na automatické stahování dat z dataloggeru je napojen i automatický export těchto dat do databáze. (např. každý den v 2:00 ráno se provede autodownload a autoexport)

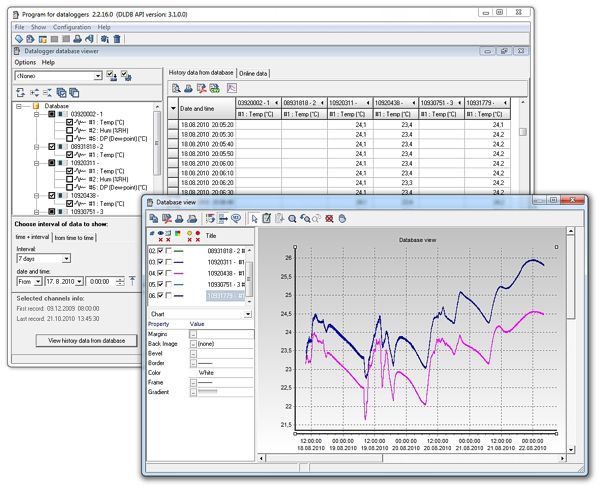

Prohlížeč databáze mimo jiné umožňuje:

• Výběr libovolného kanálu libovolného zařízení a jakéhokoli časového úseku pro analýzu.
• Prezentovat data již známým způsobem (tabulka i graf jsou uživatelským rozhraním obdobné těm které jsou v programu pro datalogger). Prezentují se analogové hodnoty, binární stavy, stavy alarmů, uživatelem pojmenované kanály, atd.
• Tisk a export do souboru a to jak tabulky tak i grafu. Export je možný do souboru DBF, nebo TXT (pro následné zpracování v MS Excel)
• Ukládat si sestavy vybraných kanálů. To zjednodušuje práci s prohlížečem při opakovaných požadavcích.

Příklad použití: Uživatel často analyzuje data teplotních a vlhkostních kanálů ze tří dataloggerů. Proto si tyto vybrané kanály uloží pod sestavu „teploty a vlhkosti“. Při dalším návratu k této analýze, jen zvolí příslušnou sestavu a vybere časový úsek.

Rozšiřitelnost systému:

• Zapojování dalších dataloggerů do záznamového systému je velmi jednoduché. V databázi není potřeba nic konfigurovat. Stačí pouze stáhnout data z dataloggeru a tyto data exportovat do databáze. Systém již sám vytvoří v databázi zařízení a kanály dle jejích pojmenování a nastavených vlastností v dataloggeru. Navíc změna vlastností kanálu, názvu kanálu, přidání či odebrání kanálu nevynucuje konfiguraci databáze. Systém při exportu dat toto sám rozpozná a v databázi vygeneruje nové „virtuální“ kanály dle změněných vlastností.
• Systém lze propojit s databázovými systémy pro jiná zařízení firmy Comet:
  - DBM MS Logger Program
  - DBS Sensor Monitor
  V jedné databázi mohou být shromážděna data ze všech zařízení Comet: dataloggerů Sxxxx, Gxxxx, ústředen MS5, MS6 a Ethernetových snímačů P85xx, Tx5xx, Hx5xx.
• Do databáze může nahlížet neomezený počet uživatelů pomocí programu DBV Database Viewer. Nenákladné prohlížeče DBV Database Viewer lze libovolně dokupovat. To umožní více uživatelům nahlížet do databáze z různých míst na síti/internetu. Tento univerzální prohlížeč dat z databáze umožňuje společně zobrazit data ze všech zařízení Comet.

Administrace systému mimo jiné umožňuje:

• Pojmenování/přejmenování zařízení i kanálů v databázi (např. „datalogger ve skladu“).
• Vypnuti / zapnutí zařízení či kanálu pro prohlížení.
• Zálohování databáze.
• Mazání dat a to buď všechna data vybraných kanálů, nebo data starší než zadané datum.
• Diagnostiku chybových stavů.
• Administraci uživatelských účtů pro přístup k databázi. Prohlížeče využívají pro připojení k databázi účet s právy pouze pro čtení. Díky tomu nemůže nepovolaná osoba poškodit databázi.

Požadavky na hardware a software

• Pro provoz záznamového systému postačí i běžné kancelářské PC s Windows XP/Vista/7. V případě náročnějšího použití (mnoho zařízení v databázi či mnoho uživatelů používajících prohlížeč databáze) se doporučuje použití výkonnějšího serveru s operačním systémem Windows Server.
• Ze softwaru třetích stran je nutno nainstalovat pouze databázový server Microsoft SQL nebo MySQL, což jsou stabilní a ve světě oblíbené freeware databázové platformy.

Instalace a příprava systému

• Instalace systému je jednoduchá. Manuál provází instalací celého systému „krok po kroku“ a to včetně instalace databázového serveru MySQL.
• Příprava a adminstrace systému se provádí jen pomocí programu Database Administration Utility. Náročné úlohy jako vytvoření databáze, správa uživatelů, atd. jsou uživatelsky přívětivé díky uživatelskému rozhraní administrační utility.

 Video manuál pro instalaci DBS Sensor Monitor:

Systém umožňuje sběr dat z Ethernetových snímačů Comet řady P85xx, Tx51x, Hx53x do databáze pomocí protokolu SOAP a jejich následnou vizualizaci.
Systém je možno využít i pro sběr dat (autodownload) z ústředen MS5, MS6 a dataloggerů Sxxxx, Rxxxx, Gxxxx.

Postup instalace databázového systému krok za krokem:
1) Nainstalujte Databázový server MySQL (software třetích stran).
Pozor: Je podporován pouze server MySQL verze 5.0. (5.0.37 - 5.0.91)!

Popsáno v návodu v kapitole 1.1.

2) Nainstalujte program Database Administration Utility na stejném počítači, kde jste nainstalovali MySQL.

Popsáno v návodu v kapitole 2.1.

3) Vytvořte databázi na serveru MySQL.

Popsáno v návodu v kapitole 2.2.

4) Vytvořte dva uživatelské účty v databázi.

Popsáno v návodu v kapitole 2.3.1.

5) Připravte SOAP Server.

Popsáno v návodu v kapitole 6.1.

6) Připojení a nastavení snímače.

Popsáno v návodu v kapitole 6.2.

7) Instalace programu databáze Viewer. Prohlížení dat se snímače.

Popsáno v návodu v kapitole 3.

Poznámka:
Video je snímano na Windows 7. Na Windows XP se mírně liší nastavení Firewallu.
Jak nastavit Firewall na Windows XP možno vidět zde:
